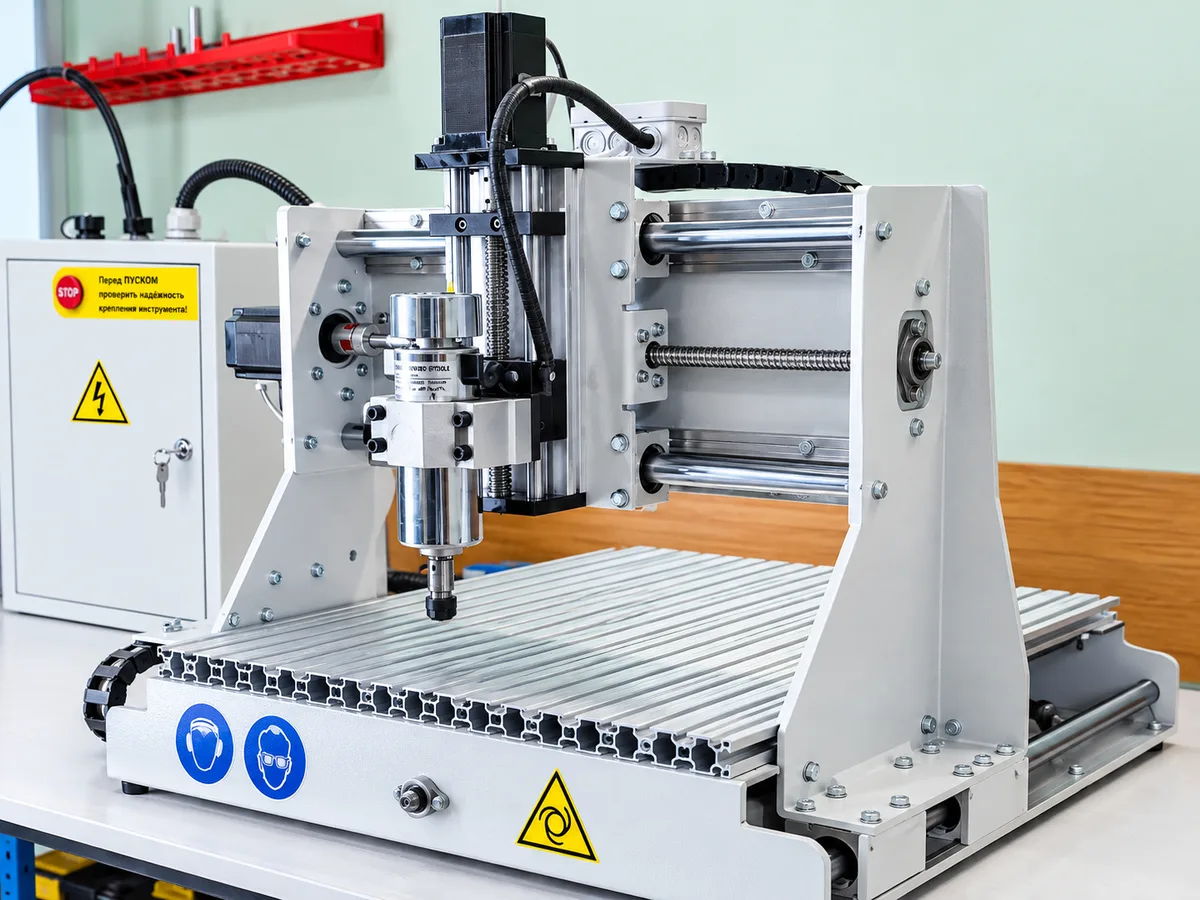

Фрезерный станок ЧПУ по металлу ФМ-1290
Техническая спецификация ФМ-1290
Технические характеристики
- Рабочая зона
- Не менее 1200 × 900 × 200 мм
- Тип привода по всем трем осям
- По всем трем осям X, Y, Z — Высокоточная шарико-винтовая пара увеличенного диаметра ШВП 2505 / 2005 (класс точности С5).
- Направляющие
- По всем трем осям X, Y, Z — Прецизионные квадратные профильные рельсы HG20 повышенного класса точности. Усиленные каретки обеспечивают высокое сопротивление нагрузкам на скручивание при работе по стали и алюминию.
- Точность позиционирования
- 0,03 мм.
- Максимальная скорость холостых перемещений
- До 6 000 – 8 000 мм/мин (скорость ограничена шагом ШВП в угоду максимального тягового усилия).
- Ускорение
- До 1,0 – 1,2 м/сек².
- Рабочая поверхность стола
- Усиленный алюминиевый профиль с Т-образными пазами под станочные тиски, прижимы и поворотные оси.
- Крепление заготовки
- Т-образные пазы.
- Система перемещения по всем трем осям
- Сервопривод 600W / 750W 220V с энкодером.
- Напряжение питания
- 380 Вольт, 3 фазы, 50 Герц
- Мощность шпинделя
- 3.2 кВт (или 4.5 кВт), промышленный, цанговый патрон ER20/ER25 (обороты до 24 000 об/мин, сбалансированный под работу твердосплавными фрезами по цветным металлам на пониженных оборотах и раскрой листового алюминия).
- Система охлаждения шпинделя
- Жидкостное (водяное) охлаждение в замкнутом контуре, через специализированный промышленный чиллер.
- Система охлаждения инструмента (СОЖ)
- Встроена в базовую комплектацию. Подача масляного тумана или эмульсии под давлением воздуха непосредственно в зону резания. Критически важна для охлаждения фрезы и вымывания металлической стружки из зоны реза.
- Стартовый набор фрез в комплекте
- Набор специализированных концевых твердосплавных фрез по алюминию и стали (1-2 перьевые), центровочные сверла, набор прецизионных цанг.
- Максимальная нагрузка на стол
- 350 кг
- Модуль управления
- Профессиональная промышленная стойка управления ЧПУ (Inectra)
- Вес станка
- Не менее 900 кг
Поместится ли ваша заготовка
Введите размеры детали — сравним их с рабочим полем ФМ-1290 (1200 × 900 × 200 мм). Запас на крепление учтём при подборе.
Результат для ФМ-1290: Не определено
- Укажите длину и ширину заготовки
Точный ответ дадим после заявки — с учётом крепления детали.
- XПеремещение по X
- 1200 мм
- YПеремещение по Y
- 900 мм
- ZХод по Z
- 200 мм
- Ваша заготовка
- Размеры и способ закрепления сверим с рабочим полем
Другие модели серии ФМ
Если рабочего поля не хватает или нужен запас — сравните с соседними моделями.
- ФМ-2015Рабочее поле: 2000 × 1500 × 250 ммОткрыть ФМ-2015
- ФМ-3020Рабочее поле: 3000 × 2000 × 300 ммОткрыть ФМ-3020
Полезные материалы
Коротко и простым языком — о фрезерных станках.
- Что можно делать на фрезерном станке с ЧПУ — основные виды работРаскрой листа, фасады, 3D-рельеф, гравировка, пластики и металл — какие задачи решает фрезерный станок с ЧПУ.
- ФМ-1290 — фрезерный станок ЧПУ по металлу 1200 × 900 ммФрезерный станок с ЧПУ по металлу ФМ-1290: рабочая зона 1200 × 900 × 200 мм, ШВП C5, точность 0,03 мм, шпиндель 3,2 или 4,5 кВт, СОЖ.
- ФМ-2015 — фрезерный станок ЧПУ по металлу 2000 × 1500 ммФрезерный станок ЧПУ по металлу ФМ-2015: рабочая зона 2000 × 1500 × 250 мм, ШВП C5, точность 0,02 мм, шпиндель 4,5 или 5,5 кВт.
- Фрезерный станок с ЧПУ своими руками или купить готовый — что выгоднееСобрать фрезерный станок с ЧПУ самому или купить заводской? Ошибки самостоятельной постройки и почему самоделка почти всегда обходится дороже.
Что вы получаете вместе с ФМ-1290
- Производитель, а не перепродавецСтанок проектируем и собираем на собственном производстве в Ярославле.
- Пусконаладка и обучениеЗапускаем станок на вашей площадке и обучаем операторов работе с ним.
- Поддержка на расстоянииСервисная служба консультирует дистанционно: подскажет по настройке, обслуживанию и устранению неисправностей.
- РемонтопригодностьСтанки собраны на стандартных расходных материалах: их можно купить в вашем городе, не дожидаясь поставки с завода.
- Лизинг на ваших условияхВыбирайте лизинговую компанию с подходящими условиями или работайте с той, которой уже доверяете. Мы подготовим документы на станок — вы сохраните привычного партнёра и удобный порядок финансирования.
- Сервис 24/7Сервисная служба и собственная ремонтная база.
Отзывы заказчиков
Официальные благодарственные письма руководителей предприятий — с печатями и подписями.
Заявка на станок ФМ-1290
Специалисты завода проверят, подходит ли ФМ-1290 под вашу задачу, и подготовят предложение. Ответим по телефону или электронной почте.
