Серия ПЛ
Плазменные станки с ЧПУ
В серии 3 модели с рабочим полем от 1600 × 1600 до 2000 × 6000 мм. Сравните характеристики или соберите станок под свою задачу.
Модели серии ПЛ
Главные характеристики всех моделей серии в одной таблице. Полная спецификация — на странице каждой модели.
| Модель | ПЛ-1515 | ПЛ-1530 | ПЛ-2060 |
|---|---|---|---|
| Рабочее поле X × Y × Z | 1600 × 1600 × 100 мм | 1600 × 3100 × 100 мм | 2000 × 6000 × 200 мм |
| Источник плазмы | START CutLine X50 NHF | Arctherm 100 | Arctherm 100 |
| Ток резки | 20 – 50 А | 20–105 А | 20–105 А |
| Толщина реза с края | 16 мм | 32 мм | 32 мм |
| Скорость перемещения | 25 000 мм/мин | 25 000 мм/мин | 25 000 мм/мин |
| Точность позиционирования | 0,1 мм/м | 0,1 мм/м | 0,1 мм/м |
| Стол | односекционный вытяжной | односекционный вытяжной | 2000 × 6000 мм, секционный вытяжной |
| Портал | совмещён со столом | совмещён со столом | длина 7 м, ширина 2,5 м |
| Габариты станка | 1700 × 1700 × 1200 мм | 3700 × 2200 × 1400 мм | 7400 × 3000 × 1600 мм |
| Вес станка | 250 кг | 400 кг | 3000 кг |
| Газовый резак | дополнительная опция | дополнительная опция | дополнительная опция |
| Открыть ПЛ-1515 | Открыть ПЛ-1530 | Открыть ПЛ-2060 |
- ПЛ-1515
- Рабочее поле X × Y × Z
- 1600 × 1600 × 100 мм
- Источник плазмы
- START CutLine X50 NHF
- Ток резки
- 20 – 50 А
- Толщина реза с края
- 16 мм
- Скорость перемещения
- 25 000 мм/мин
- Точность позиционирования
- 0,1 мм/м
- Стол
- односекционный вытяжной
- Портал
- совмещён со столом
- Габариты станка
- 1700 × 1700 × 1200 мм
- Вес станка
- 250 кг
- Газовый резак
- дополнительная опция
- ПЛ-1530
- Рабочее поле X × Y × Z
- 1600 × 3100 × 100 мм
- Источник плазмы
- Arctherm 100
- Ток резки
- 20–105 А
- Толщина реза с края
- 32 мм
- Скорость перемещения
- 25 000 мм/мин
- Точность позиционирования
- 0,1 мм/м
- Стол
- односекционный вытяжной
- Портал
- совмещён со столом
- Габариты станка
- 3700 × 2200 × 1400 мм
- Вес станка
- 400 кг
- Газовый резак
- дополнительная опция
- ПЛ-2060
- Рабочее поле X × Y × Z
- 2000 × 6000 × 200 мм
- Источник плазмы
- Arctherm 100
- Ток резки
- 20–105 А
- Толщина реза с края
- 32 мм
- Скорость перемещения
- 25 000 мм/мин
- Точность позиционирования
- 0,1 мм/м
- Стол
- 2000 × 6000 мм, секционный вытяжной
- Портал
- длина 7 м, ширина 2,5 м
- Габариты станка
- 7400 × 3000 × 1600 мм
- Вес станка
- 3000 кг
- Газовый резак
- дополнительная опция
Как выбрать модель
- Сравните модели
Таблица выше: рабочее поле и главные характеристики.
- Проверьте размер детали
На странице модели можно сравнить свою деталь с рабочим полем.
Проверить на ПЛ-1515 - Соберите свой станок
Ответьте на несколько вопросов с готовыми вариантами — подберём модель.
Начать подбор - Отправьте заявку
Специалисты завода проверят выбор и ответят по телефону или e-mail.
Отправить заявку
Как устроен плазменный станок

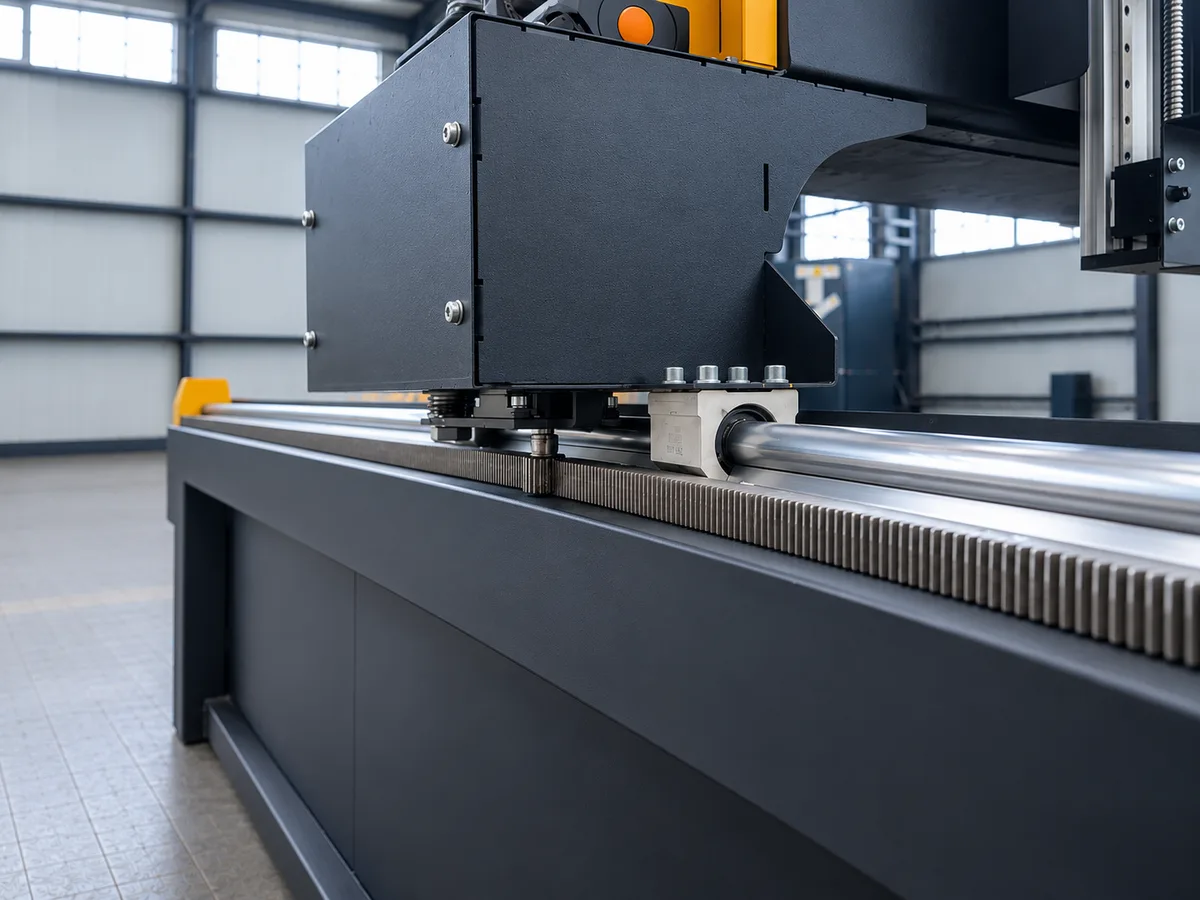

Специалист показывает портал, приводы, компенсацию люфтов, ход осей, стойку управления и электрошкаф.
Один станок — плазма и газ

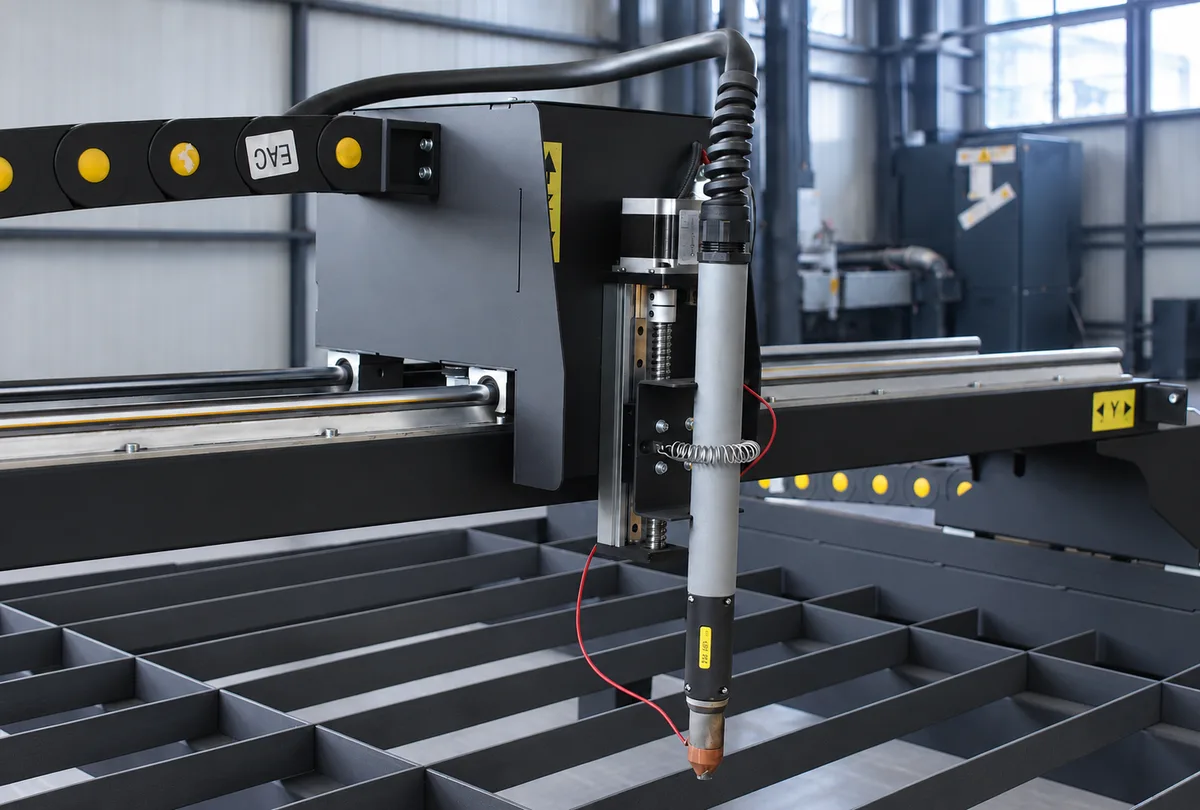

На одном станке стоят плазмотрон и газовый резак: тонкий и средний лист режет плазма, толстую сталь — газ. Режим резки переключается на том же станке. Газовый резак — дополнительная опция на любой модели ПЛ.
